在天然氣流量計量中實用的儀表的特性分析

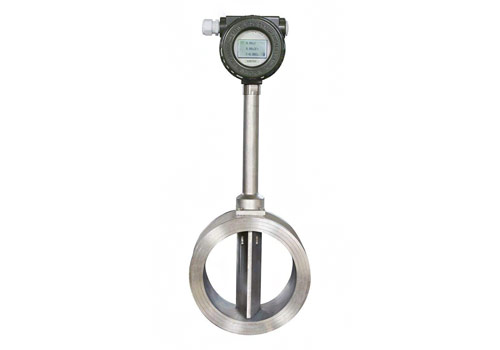

1.渦街流量計
現階段很多流量計的工作原理都是根據流體的震蕩原理進行硏制的,其適用于多種流體,其中就包括天然氣。在這個技術背景之下,渦街流量計就具有著其他流量計所沒有的技術優勢,例如:1)由于該型流量計的核心部件的感測元件結構非常簡單,不需要依靠轉動件來帶動,所以這類流量計的操作、維護等都非常方便,非常實用于天然氣管線這種具有高度危險性的場所;2)由于電子信息技術的大規模應用,該型流量計在完成測量、記錄后,可以通過網絡進行數據的實時傳輸,便于進行遠程操控和檢査:3)由于該型流量計的特殊構造以及功能多樣化,所以其可以適用于復雜條件下,適應能力非常強。

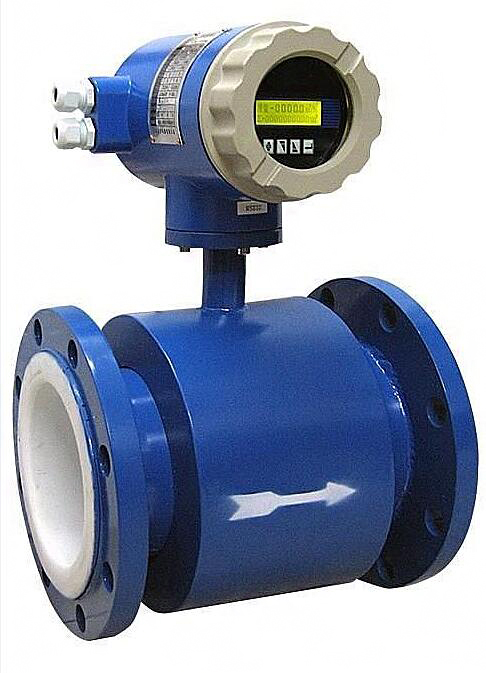

2.電磁流量計
從工作原理來說,電磁流量計通過對導電流體的實時測量的一種計量裝置。相關的實驗結果證明:由于這類流量計管內部非常光滑,損失的壓力參數幾乎可視為零,因此,這類流量計具有較高的測量精度。但是我們也要注意到,由于這種主流計量裝置的運行模式是以商用頻率刺激為主的,所以它的接收信號的載波頻率須要與商用電源的保持一致,但是在受到商用電源噪音以及流體渦流分布變化等的影響下,就會造成該流量計在檢測過程中的零點位置穩定性下降,對于測量精度造成很大的影響。因此,科研人員研發出了一種新型的無極化電磁流量計。這種無極化電磁流量計就避免了在運行過程中與介質的直接接觸,同時由于具備較高的抗流體附著能力,所以就大幅度的提升了檢測的精度。

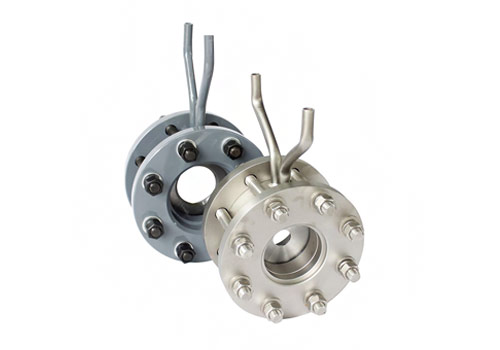

3.差壓式流量計
由于介質在不同流量時經過在節流裝置或者動壓測定裝置所產生的靜壓差參數是不同的,所以我們可以通過區別靜壓差的方法來檢定管道內介質的流量。在差壓式流量計中ZUI重要的就是節流裝置部分,這是整個流量計的基礎組成。對于天然氣工業生產來說,由于有介質在流經流量計的過程中會自動生成相應的靜壓差參數信號,在經過壓差變送器時,會將這類信號轉化為氣或電形式的信號反映到系統中的終端操作界面中,以便于工作人員的記錄和調控。這種流量計有著非常多的優勢,分別是:這類流量計不僅適合部分混相流,如固液、氣液、氣固等,還適用于全部單向流體;并且由于該型流量計的板結構簡單,價格低廉并且性能可靠,不需要進行校準就可以投入使用;由于該型流量計對于振動不敏感,所以該型流量計可以在振動較劇烈的環境下保持安全、平穩的運行并且可以高溫高壓等嚴苛條件下均可穩定運行。

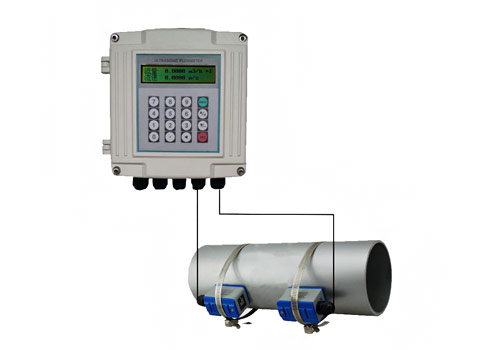

4.超聲波流量計
與其他流量計明顯的區別就是一一超聲波流量計在工作的過程中不會與被檢測的流體直接接觸,所以這種流量計運作結構簡單并且都是安裝在管道外部,不僅便于日常的操作,對于日后的檢維修也非常方便。這種流量計的測量方式有兩種,分別是時差法以及多普勒效應法。通過科學家們的不懈努力,我們已經研制出一種同時具備兩種測量方式的流量計,給測量工作帶來了極大的便利。這種流量計的測量周期在0.05s范圍內,測量精度在1%范圍內此外,超聲波流量計的未來發展趨勢是:1)體積會逐漸縮小,便于操作人員的隨身攜帶:2)不僅可以檢測水汽的流量,還可以檢測油氣的流量;3)精度越來越高,受到周圍環境等的影響逐漸縮小。
