按漩渦發生體及其所采用的檢測技術,有以下常用的幾種渦街流量計
①圓柱渦街流量計
圓柱渦街流量計柱體斷面輪廓是圓。圓柱具有較高的Sr數(約0.20),但圓柱需要采取邊界層控制措施才能在圓管內形成穩定渦街。通過采用抽吸作用邊界層控制技術、橫向流檢測方法和置于橫流孔中的熱絲,再加上恒溫電路來檢測橫向脈動頻率。圓柱直徑與管道直徑一般不具有固定比值,即采用同一柱體用于不同管道。由于采用小柱寬比(圓柱的寬度與高度之比),壓力損失小,便于制成插入式大口徑的流量測量。圓柱形狀簡單,但是邊界層控制技術的要求使結構復雜化了,同時由于圓柱體用于不同的管道,使得管內流速分布的變化影響著儀表的精度。一般地,圓柱渦街流量計多采用熱絲檢測。
②矩形柱渦街流量計

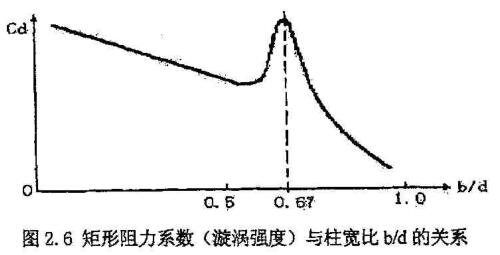

矩形柱形狀簡單,利于大批量生產,由于形狀變化快,漩渦強度大,渦街信號強烈。實驗表明,矩形柱體的長寬比bd對漩渦強度有明顯影響,漩渦強度和阻力損失是b/的函數,如圖2.6所示。當bMk0.67時,漩渦達到ZUI強程度,此時的阻力系數Cd也增到一個及大值,b=0.67的矩形柱,Sr數約為0.166目前存在的問題是,bd=0.67的矩形柱,其Sr線性度并不是 ZUI佳狀態,同時壓力損失大。目前采用的檢測方法是差動電容檢測脈動壓差
③三角柱渦街流量計
這是一種具有較好發展?jié)摿Φ闹?柱體斷面是等腰三角形切去三個頂角,同時底邊迎向流體,如圖2.4所示。三角柱漩渦強度適中,渦街穩定而規則,在較寬的e數范圍內有線性度很高的Sr數。頂角a和柱長b是相關尺寸。研究結果表明:較大的長寬比b/a(長度為b,寬度為d)有利于高流速時渦街的形成和穩定,而較小的bd值則漩渦較強,在低下具有較好的性能。一般采用1,2-1.5為宜,角為30°-45°。應該指出的是隨著b以不同,Sr數也不同,其值在0.14-0.17之間,當bd=1,32(Ga-38°)dD0.28時(D是管徑),S=0.16。一般采用d/D-0.28,該比值渦街強烈,阻力損失也適中,儀表常數對柱寬的變化規則也不甚敏感。三角柱形采用的檢測方法ZUI多,現已發展到十多種系列幾十種規格的三角柱渦街流量計。
④梯形或T形柱渦街流量計
這兩組柱型實質是三角柱的變型。不難看出當三角柱項角切去部分較大時便成梯形柱。這種柱型與三角柱相比,采用應力檢測方法更為有利。而T形柱的長寬比應與三角柱接近,T型的尾部平直便于安裝差壓傳感元件,適用于采用外置熱敏電阻的檢測方法
⑤組合柱型渦街流量計
除了上述幾種基本柱型以外,在渦街流量計發展過程中,陸續出現了一些形狀及結構比較復雜的柱型。采用形狀復雜的柱型或者組合柱型的目的,是為了進一步加強漩渦的強度,加強渦街的穩定性,或者是為了便于裝設敏感元件。組合柱型由于形狀復雜,不易制造裝配,同時復制性差,一般不易采用。
