一種用于電磁流量計的遠距離流量顯示裝置,涉及電磁流量計技術領域,所解決的是流量測量值遠距離顯示的技術問題。該裝置包括LED數碼管和LED驅動芯片,其特征在于:還包括單片機、RS485通信芯片和RS485通信連接件;所述單片機設有通信接口和數據接口,其通信接口經RS485通信芯片連接到RS485通信連接件;所述LED驅動芯片設有驅動信號輸出接口和數據接口,其驅動信號輸出接口連接到LED數碼管,其數據接口連接單片機的數據接口。本新型提供的裝置,能在距測量點較遠的地點顯示流量測量值
本文介紹的是用于電磁流量計的遠距離流量顯示裝置,通過RS485通信方式連接測量點的電磁流量計,而RS485通信方式的傳輸距離要遠大于傳統數據線的傳輸距離,因此通過本裝置能在距測量點較遠的地點顯示電磁流量計的流量測量值,使得工作人員無需走到電磁流量計邊上即可看到流量測量值。
附圖說明。

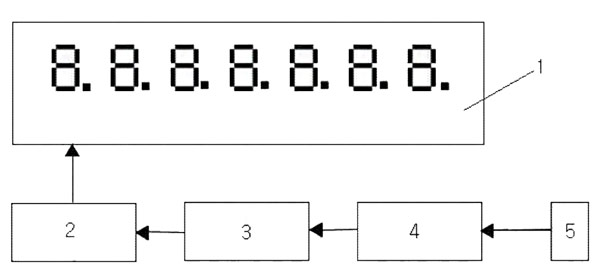

圖1是本實施例的用于電磁流量計的遠距離流量顯示裝置的結構框圖。
具體實施方式
以下結合附圖說明對本實施例作進一步詳細描述,但本實施例并不用于限制本新型,凡是采用本新型的相似結構及其相似變化,均應列入本新型的保護范圍。
如圖1所示,本實施例所提供的一種用于電磁流量計的遠距離流量顯裝置,包括LED數碼管1和LED驅動芯片2,其特征在于:還包括單片機3、RS485通信芯片4和RS485通信連接件5;
所述單片機3設有通信接口和數據接口,其通信接口經RS485通信芯片4連接到RS485通信連接件5;
所述LED驅動芯片2設有驅動信號輸出接口和數據接口,其驅動信號輸出接口連接到LED數碼管1,其數據接口連接單片機3的數據接口。
本實施例中,所述LED數碼管是10英寸大的LED數碼管,所述LED驅動芯片的型號為LM8168B,所述單片機是型號為MSP430F169的微處理芯片,所述RS485通信芯片的型號為SP3485EN。
本實施例適用于帶有RS485通信接口的電磁流量計,使用時利用雙芯屏蔽線將電磁流量計的RS485通信接口連接到本實施例中的RS485通信連接件。
本實施例的工作原理如下
電磁流量計的流量測量值通過雙芯屏蔽線傳遞給RS485通信芯片,RS485通信芯片再將接收到的流量測量值轉送給單片機,單片機對接收到的流量測量值解碼后通過LED驅動芯片驅動LED數碼管顯示。
