1. 加裝堿、表活劑計量?jī)x表
針對北東塊三元復合驅試驗現場運行和管理方面出現的問題，考慮在堿、表活劑注入處增加計量?jī)x表。由于堿、表活劑的平均注人量為 0.06 和0.01 ms/h，注入量很小，所以計量?jī)x表要求其計量精度及測基范圍都非常高，因此試驗應用了小量程電磁流量計 。
根據現場實際注人需要，開發了以升為單位進行準確計量的小量程電磁流量計。該儀表ZUI小計量范圍為 0.001 ms/h，可應用于高壓條件下的交聯劑計量，同時也可以應用于普通流體的計量。
試驗中將小量程電磁流量計安裝在注人泵的出口管道上，流量在現場進行顯示，并傳送到流量控制器中。根據調剖方案，流量控制器根據主劑的流量按照調劑劑的配比計算出各組分的流量，通過變
頻器控制注入泵的排量，從而實現調剖劑的準確配比。通過兩個月的使用，小量程電磁流量計使用效果較好，示值準確反映流量變化，精度高，能夠滿是小流量的在線計*要求。
通過對流量控制系統的運行數據分析可知，電磁流量計運行可靠，響應速度快，儀表的示值能夠準確反映流量的變化; 同時儀表具有全漢字菜單，具有自檢、自診斷功能，便于檢測和調整流量計的工作參數，能夠滿足小流量計量要求 .
三元站已安裝了堿、表活劑單獨流量計基儀表后，該表運行穩定，能夠準確反映流量變化情況，使用效果較好。
2 .聚合物母液?jiǎn)为?dú)計量

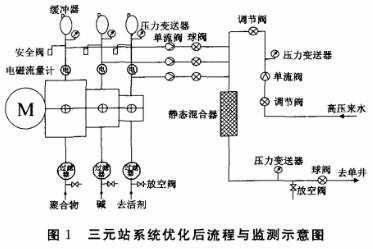

針對現場情況，將用于三元液計量的總表直接用于聚合物母液計量，加強聚合物母液?jiǎn)为?dú)計量。流量計能夠直觀反映聚合物母液與來水配比，提高了計量的準確性，且人員控制操作方便。北東塊三元復合驅試驗站加裝小量程電磁流量計后，系統得到了優化。其優化后流程與監測示意圖見圖 1。
3.結語
(1) 小量程電磁流量計的試驗和應用，在小流量計量方面有很高的適應性，具有良好的應用前景。
(2) 在三元復合驅注和工藝中增加堿、表活劑單獨計量，保證三元液注入準確性，便于生產管理與動態監測。
(3) 在三元復合驅注人工藝中應用電磁流量計對聚合物母液進行單獨計量，可提高三元液計量精度。
