電磁流量計主要有管段式和插入式2種，又都有一體型和分體型2種類型，其中插入式電磁流量計適用于DN300以上管道。CHLE系列電磁流量計安裝規范主要有以下8條：
1.若管道在高空中或者地下儀表井中，建議選用分體型流量計。
2.儀表在管道上的安裝位置應遠離閥門，保持上游10倍管徑的直管段，下游5倍管徑的直管段。
3.默認連接法蘭為國標法蘭，如果管道上預留法蘭為美標等型號請訂貨前說明，安裝時配用同標準的密封墊片。
4.現場電源必須與儀表供電匹配，一般為24V直流電源。如在野外測量，現場無外接電源，則使用電池供電型儀表。
5.正確安裝接地電極。
6.注意管道內被測液體的流經方向，如安裝反了，測量結果則會顯示負數。
7.電磁流量計安裝場所應選擇遮陽避雨的地方，如經常會淋雨或者浸泡于水中，則要選用防護等級為IP68的產品。
8.管理人員應定期檢查和維護，以保證儀表正常工作，發現問題及時處理，如不能自行解決，請聯系
創輝電磁流量計廠家技術人員
1、安裝場所
通常電磁流量傳感器外殼防護等極為IP65(GB 208規定的防塵防噴水級)對安裝場所有以下要求。
1) 測量混合相流體時，選擇不會引起相分離的場所，測量雙組分液體時，避免裝在混合尚未均勻的下游，測量化學反應管道時，要裝在反應充分完成段的下游
2) 盡可能避免測量管內變成負壓
3) 選擇震動小的場所，特別對一體型儀表
4) 避免附近有大電機、大變壓器等，以免引起電磁場干擾
5) 易于實現傳感器單獨接地的場所
6) 盡可能避開周圍環境有高濃度腐蝕性氣體
7) 環境溫度在25/10~50/60℃范圍內，一體形結構溫度還受制于電子元器件，范圍要窄些
8) 環境相對濕度在10%~90%范圍內
9) 盡可能避免受陽光直照
10)避免雨水浸淋，不會被水浸沒。
如果防護等級是IP67(防塵防浸水級)或IP68 (防塵防潛水級)，則無需上述8)、10)兩項要求。
2、 直管段長度要求
為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量儀表相比要求較低。90?彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電極中心線(不是傳感器進口端連接面)5倍直徑(5D)長度的直管段，不同開度的閥則需10D下游直管段為(2~3)D或無要求，但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，匯集如表所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。 如閥能開使用時，應按閥截流方向和電極軸成45?角度安裝，則附加誤差可大為減少。
3、 安裝位置和流動方向

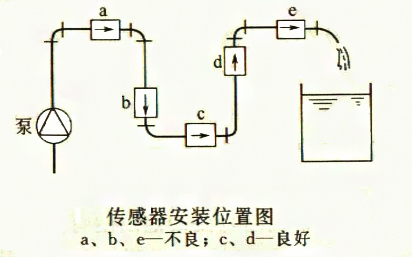

傳感器安裝方向水平、垂直或傾斜均可，不受限制。但測量固液兩相流體*好垂直安裝，自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。 水平安裝時要使電極軸線平行于地平線，不要處于垂直于地平線，因為處于地步的電極易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面，使輸出信號波動。圖所示管系中c、d為適宜位置a、b 、e為不宜位置，b處可能液體不充滿a、e處易積聚氣體，且e處傳感器后管段短也有可能不充滿，排放口*好如f形狀所示。對于固液兩相流c處亦是不宜位置。
4、 旁路管、便于清洗連接和預置入孔，便于在工藝管道繼續流動和傳感器停止流動時檢查和調整零點，應裝旁路管。但大管徑管系因投資和位置空間限制，往往不易辦到。根據電極污染程度來校正測量值，或確定一個不影響測量值的污染程度判斷基準是困難的。除前文所述，采用非接觸電極或帶刮刀清除裝置電極的儀表，可解決一些問題外，有時還需要清除內壁附著物，不卸下傳感器就地清除。 對于管徑大于1.5~1.6m的管系在EMF附近管道上預置入孔，以便管系停止運行時清洗傳感器測量管內壁。
5、 負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系，正壓管系應防止產生負壓?例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，有制造廠規定PTFE 和PFA 塑料襯里應用于負壓管系的壓力可在200C、1000C、1300C時使用的**壓力必須分別大于27、40、50KPa.
6、電磁流量計 接地
傳感器必須單獨接地(接地電阻100Ω以下)。分離型原則上接地應在傳感器一側，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外?還要用較粗銅導(16mm2)饒過傳感器跨接管道兩連接法蘭上，使陰極保護電流于傳感器之間隔離。 有時后雜散電流過大，如電解槽沿著電解液的泄漏電流影響 EMF 正常測量，則可采取流量傳感器與其連接的工藝之間電氣隔離的辦法。同樣有陰極保護的管線上陰極保護電流影響EMF測量時，也可以采取本方法。
