電磁流量計零點不穩定檢查和采取措施

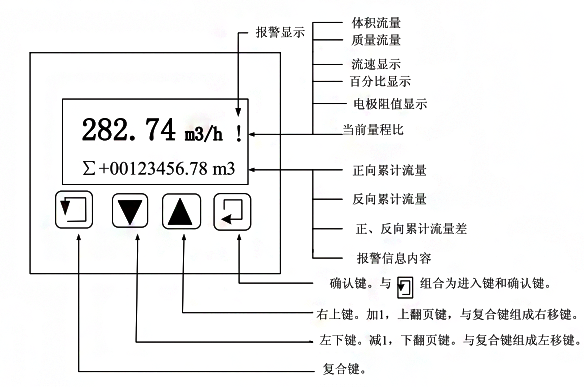

電磁流量計轉換器鍵盤定義液晶顯示（圖）
一、故障原因
零點不穩定大體上可歸納為 5方面故障原因,它們是:
(1)管道未充滿液體或液體中含有氣泡;
(2)主觀上認為管系液體無流動而實際上存在微小流動;其實不足電磁流量計故障,而足如實反映流動狀況的誤解;
(3)傳感器按地不完善受雜散電流等外界干擾:
(4)液體方面(如液體電導率均勻性,電極污染等問題)的原因;
(5)信號回路絕緣下降。
二、檢查程序
先按流程全面考慮作初步調查和判斷,然后再逐項細致檢查和試排除故障。流程所列檢查項 口順序的先后原則是:
(1)可經觀察或詢問了解毋須較大操作的在前,即先易后難;
(2)按過去現場檢修經驗,出現頻度較高而今后可能出現概率較高者在前;
(3)檢查本身所需的先后要 求。若經初步調查確隊足后幾項故障原因,亦可提前作細致檢查。
故障檢查和采取措施
管道未充滿液體或液體中含有氣泡前段已經有闡述。
管道有微量流動:主觀上認為流量傳感器內無流動而實際上存在著微量流動。 本類故障主要原因是 管線的截止閥密閉性差, 電磁流量計所檢測到的微小泄漏量, 誤解為零點變動或零點不穩定。 閥門 使用日久或液體污肌使閥門密閉不全的事例是會經常遇到的, 大型閥門尤其如此。 另一個常見原因 是流量儀表除了上管道外還有若干支管, 忘記或忽略這些支管的閥門關閉。 有時候, 在現場確認管 系無流動還比較困難。此時可按下圖所示,在流量傳感器 2前后的截止閥 1、 4間設置小口徑泄漏 監視閥 3,觀察足否有泄漏量。
雙閥關閉和泄漏監視
1, 4, 6截止閥; 2 流量傳感器 3, 5 泄漏監視閥
接地不完善受外界干擾影響和接地電位變動影響:管道雜散電流等外界干擾影響主要靠電磁流量計 良好的接地保護,通常要求接地電阻小于1000Ω,不要和其他電器共用接地。有時候環境條件較 好,電磁流量計不接地亦能正常工作,但是一旦良好環境不存在, 儀表會出現故障,屆時再作檢查 會帶來堵多麻煩。流量傳感器附近的電力設備狀態的變化 (如漏電流增加) 形成按地電位變化, 電 會引起電磁流量計零點變動。調查液體物性:液體電導率變化或不均勻,在靜止時會使零點變動,流動時使輸出晃動。因此流量 計位置應遠離注入藥液點或管道化學反應段下游, 流量傳感器*好裝在這些場所的上游。 液體若含 有固體,或雜質沉積測量管內壁,或在測量管內壁結垢, 或電極被油脂等污穢等等,均有可能出現 零點變動。 因?yàn)閮?nèi)壁表面結垢和電極污穢程度不可能完全一樣和對稱, 破壞出廠初始凋零設定的平 衡狀況。積極措施是清除污穢和沉積垢層;若零伙變動不大也可嘗試重新調零。
調查信號線路絕緣:信號回路絕緣下降會形成零點不穩。 信號回路絕緣下降的主要原因, 電極部位 的絕緣電阻下降所引起的, 但也不能排除信號電纜及其接線端子絕緣下降或破壞。 因?yàn)橛袝r候現場 環境十分嚴酷, 稍一疏忽儀表蓋、 導線連接處密封不慎, 彌漫著潮氣酸霧或粉粒塵埃侵入儀表接線 盒或電纜保護層,使絕緣下降。信號回路絕緣電阻檢查分別按電纜側和流量傳感器側兩部分進行, 用兆歐表測試。 因信號電纜容易檢查可先做。 流量傳感器再分兩次進行:充滿液體測量電極表面接 觸電阻和空管后測量,電極絕緣電阻。
檢查電極接觸電阻和電極絕緣電阻分 2步進行:
(1)充滿液體測量電極表面液體接觸電阻,流量 傳感器卸下信號電纜接線, 用萬用表分別測量每電極與接地點間的電阻, 兩電極對地電阻值之左應 在 10%-20%。“電極接觸電阻的測量” 將有進一步
說明。
(2) 空管測量電極絕緣 放空測量管,用干布揩于內表面,待完全干燥后, 用 H500VDC 兆歐表測量 各電極與地間的電阻們,阻值必須在 100M Ω以上。
