技術領域
本發明涉及一種電磁流量計,特別涉及一種電磁流量計磨損板報警裝置及安裝工
背景技術
當今工業現場中使用著大量的電磁流量計,這些流量計在使用過程中襯里的磨損狀況是無法了解的,只有流量計出現故障不工作時才發現襯里被磨損了。此時常常會造成整個系統不能正常運轉。因此提前知曉電磁流量計襯里的磨損狀態成為電磁流量計安全使用的關鍵。
發明內容
本發明的目的是提供了一種電磁流量計磨損板報警裝置及安裝工藝,該裝置在電磁流量計樹里磨損到臨界厚度時可發出報警,以避免流量計突然失效造成人員和財產的損失。
本發明為實現上述目的,所采用的技術方案是:一種電磁流量計磨損板報警裝置,包括電磁流量計的導管,其特征在于:還包括絕緣支柱、絕緣螺母、內襯筋板、連接板、出線螺栓、耐高溫導線、金屬螺紋柱、焊片、樹脂膠及報警電路,所述內襯筋板為帶有一缺口的環狀板;所述連接板為條狀板,在條狀板上固定數個絕緣柱和絕緣螺母;在間距設置的兩個內襯筋板上搭接數根連接板通過絕緣柱和絕緣螺母固定在一起,在一個內襯筋板和一個連接板之間設置一個焊片,在每個絕緣柱上連接一個金屬螺紋柱,以上結構構成傳感器;所述電磁流量計的導管內嵌入傳感器,傳感器上的數個金屬螺紋柱與電磁流量計導管內壁固定在一起,所述耐高溫導線的一端與焊片連接,耐高溫導線的另一端穿過電磁流量計導管上設有的絕緣線螺栓與接線盒內設有的報警電路連接,在電磁流量計導管的內壁上設有一層樹脂膠,傳感器封裝在樹脂膠內。
一種電磁流量計磨損板報警裝置安裝工藝,其特征在于:步驟如下
①、將數個金屬螺紋柱用螺紋焊機焊接到電磁流量計導管內壁上
②、將清洗干凈的數個絕緣支柱分別擰到每個金屬螺紋柱上
③、將兩個環狀內襯筋板通過其筋板上開有的數個通孔分別放到電磁流量計導管內壁兩端固定的一圈數個絕緣支柱上,將數個連接板通過其條板上開有的數個通孔軸向放置在電磁流量計導管內壁內固定的數個絕緣支柱上,數個連接板兩端與兩個環狀內襯筋板搭接在一起,同時在靠近電磁流量計導管上固定的出線螺栓一端的內襯筋板和連接板搭接處之間,放置一個焊有耐高溫導線的焊片;
④、將清洗干凈的數個絕緣螺母分別擰到每個絕緣支柱上,將內襯筋板和連接板壓緊；
⑤、將耐高溫導線穿過出線螺栓與接線盒內設有的報警電路中的線性放大器UA和UB的同相輸入端連接；
⑥、將襯膠模具從完成上述裝配的電磁流量計的導管一端穿入導管內,在電磁流量計導管另一端放上壓圈,將聚氨酯樹脂膠沿倒料口導入導管內至壓圈平面,再裝上上蓋
⑦、將倒入聚氨酯樹脂膠的電磁流量計導管放入110℃的硫化罐中進行硫化,10小時后,撤掉襯膠模具繼續硫化24小時后完成襯膠。
本發明的效果是:在電磁流量計襯里磨損到臨界厚度時發出報警以避免流量計突然失效造成人員和財產的損失。
附圖說明

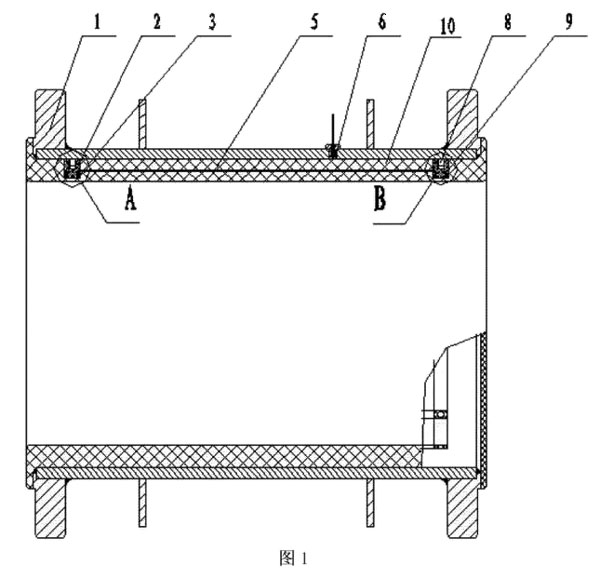

圖1為本發明結構示意圖。

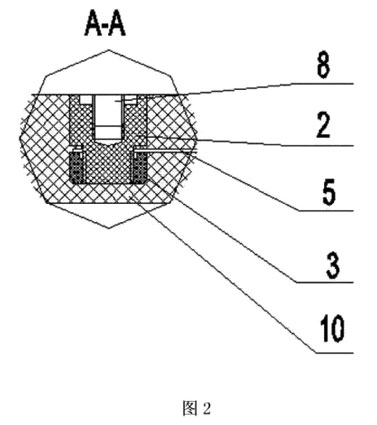

圖2為圖1的A處放大圖。

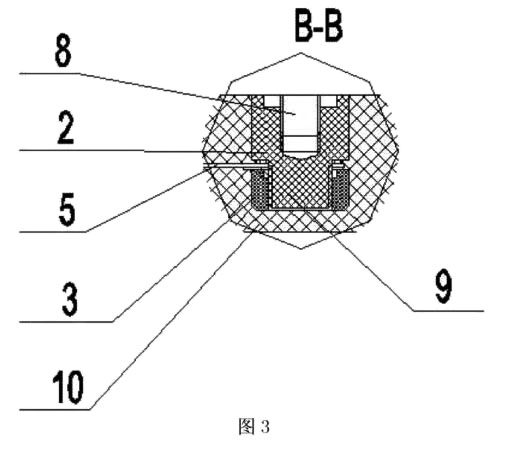

圖3為圖1的B處放大圖。

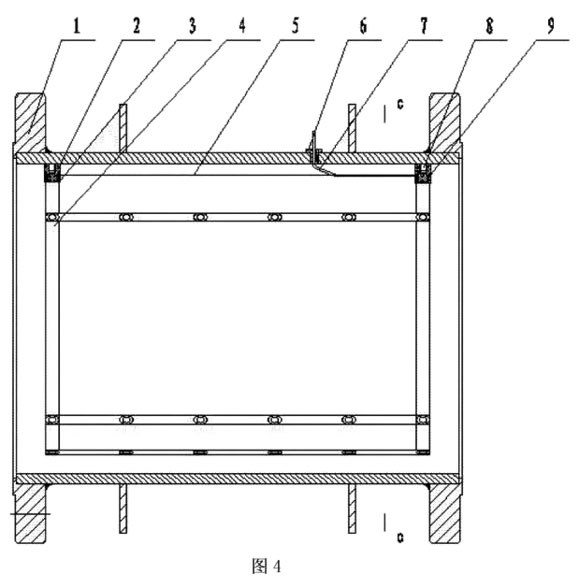

圖4為本發明襯膠前結構示意圖。

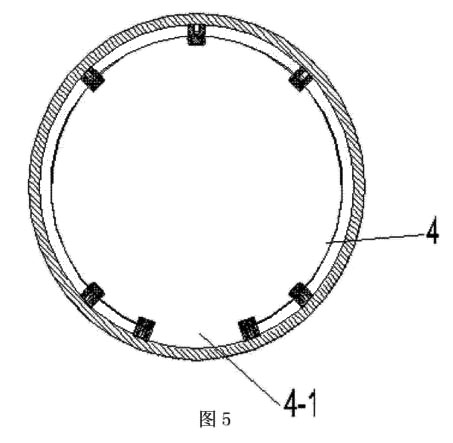

圖5為圖4的C-C剖視圖。

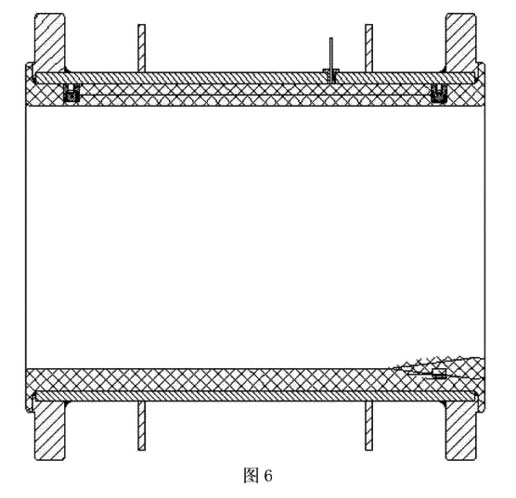

圖6為本發明襯膠被磨損后的結構示意圖。

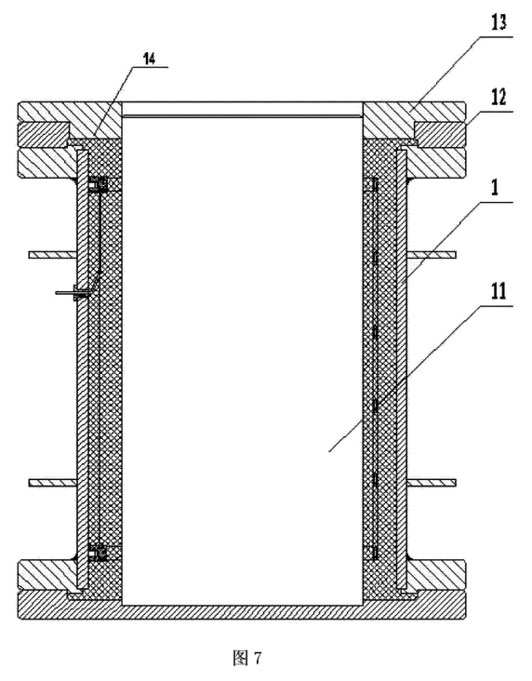

圖7為本發明襯膠過程結構示意圖。

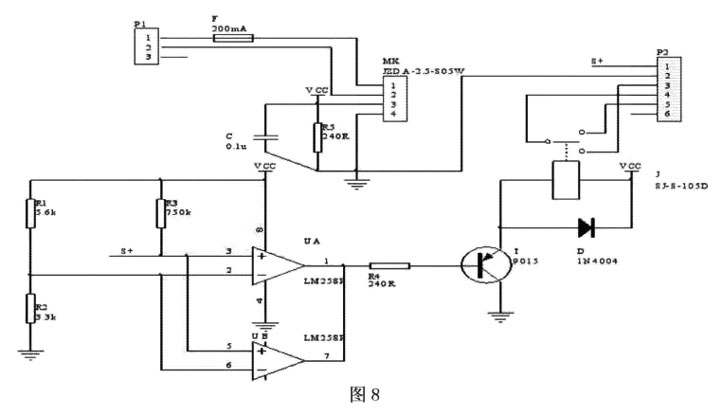

圖8為本發明報警電路原理圖。
具體實施方式
如圖1、2、3、4、5、8所示:一種電磁流量計磨損板報警裝置,包括電磁流量計的導管1還包括絕緣支柱2、絕緣螺母3、內襯筋板4、連接板5、出線螺栓6、耐高溫導線7、金屬螺紋柱8、焊片9、樹脂膠10及報警電路,內襯筋板4為帶有一缺口4-1的環狀板:連接板5為條狀板,在條狀板5上固定數個絕緣柱2和絕緣螺母3:在間距設置的兩個內襯筋板4上搭接數根連接板5通過絕緣柱2和絕緣螺母3固定在一起,在一個內襯筋板4和一個連接板5之間設置一個焊片9,在每個絕緣柱2上連接一個金屬螺紋柱8,以上結構構成傳感器電磁流量計的導管1內嵌入傳感器,傳感器上的數個金屬螺紋柱8與電磁流量計導管1內
壁固定在一起,耐高溫導線7的一端與焊片9連接,耐高溫導線7的另一端穿過電磁流量計導管1上設有的絕緣線螺栓6與接線盒內設有的報警電路連接,在電磁流量計導管1的內壁上設有一層樹脂膠10,傳感器封裝在樹脂膠10內。
①、將數個金屬螺紋柱8用螺紋焊機焊接到電磁流量計導管1內壁上；
②)、將清洗干凈的數個絕緣支柱2分別擰到每個金屬螺紋柱8上；
③、將兩個環狀內襯筋板4通過其筋板上開有的數個通孔分別放到電磁流量計導管1內壁兩端固定的一圏數個絕緣支柱2上,將數個連接板5通過其條板上開有的數個通孔軸向放置在電磁流量計導管1內壁內固定的數個絕緣支柱2上,數個連接板5兩端與兩個環狀內襯筋板4搭接在一起,同時在靠近電磁流量計導管1上固定的出線螺栓6一端的內襯筋板4和連接板5搭接處之間,放置一個焊有耐高溫導線7的焊片9；
④、將清洗干凈的數個絕緣螺母3分別擰到每個絕緣支柱2上,將內襯筋板4和連接板5壓緊；
⑤、將耐高溫導線7穿過出線螺栓6與接線盒內設有的報警電路中的線性放大器UA和UB的同相輸入端連接；
⑥、將襯膠模具11從完成上述裝配的電磁流量計的導管1一端穿入導管1內,在電磁流量計導管1另一端放上壓圏12,將聚氨酯樹脂膠10沿倒料口14導入導管內至壓圏12平面,再裝上上蓋13；
⑦、將倒入聚氨酯樹脂膠10的電磁流量計導管1放入110℃的硫化罐中進行硫化,10小時后,撤掉襯膠模具11繼續硫化24小時后完成襯膠。
傳感器是用80.5mm厚304不銹鋼板制成的網狀傳感器。報警電路是由比較器、繼電器組成,采用繼電器輸出。耐高溫導線為AF-200聚全氟乙丙烯絕緣電纜。
工作原理:當電磁流量計正常工作時,傳感器對測量導管(地)的絕緣電阻≥200M2,大大的大于電阻R3,比較器不工作,所以此時沒有電流通過,繼電器處于常開狀態。當樹里被磨損到傳感器時,如圖6所示,傳感器通過被測介質與地導通,此時傳感器對測量管(地)的絕緣電阻即是被測介質的阻值,通常只有十幾K2,與電阻R3分壓后使比較器翻轉,電路中有電流通過,此時繼電器閉合,輸出報警信號。而此時電磁流量計的計量功能并未損壞,仍能正常工作以保證系統正常運轉。
