技術領域
本實用新型涉及一種電磁流量計,尤其是指一種電磁流量計轉換器的鏈接結構。
背景技術
目前,電磁流量計轉換器的鏈接結構較為單一,電磁流量計轉化器與電磁流量計本體固定連接后,再取出就較為困難,在實際電磁流量計使用過程中,一旦電磁流量計轉化器發生故障,檢修工作較為困難中國**公開號CN202533113U,公開日2012年11月14日,名稱為“一種隔爆型電磁流量計轉換器”的實用新型**中公開了一種隔爆型電磁流量計轉換器,轉換器機箱和轉換器安裝底板,轉換器安裝底板固定于轉換器機箱的底部,安全電路、供電電源電路、安全電路端子、供電電源端子全部安裝在轉換器安裝底板上,所述轉換器機箱上設有轉換器隔爆面。不足之處在于,該電池流量計的轉換器拆卸仍然較為困難。
實用新型內容
本實用新型的目的是克服現有技術中電磁流量計本體和電池流量計轉換器鏈接方式較為固定,電池流量計轉換器拆卸較為困難的缺點,提供一種電磁流量計轉換器的鏈接結構,通過該鏈接結構可以使電池流量計轉換器方便的拆卸。
本實用新型的目的是通過下述技術方案予以實現
一種電磁流量計轉換器的鏈接結構,包括電磁流量計本體和電磁流量計轉換器,電磁流量計本體和電磁流量計轉換器之間設有連接基座,連接基座兩側向外延伸分別設有與流體管卡接的卡爪,卡爪為彈性件。當電池流量計轉換器需要拆卸時,因?yàn)榭ㄗ閺椥约?相關操作人員稍稍用力即可向外掰開卡爪,并通過旋轉卡爪,使電池流量計轉換器方便的拆卸脫離連接基座。
作為一種優選方案,卡爪采用金屬材料制成,卡爪靠近基座部分為彈性層。金屬材料的作用為對磁場進行屏蔽,使電磁流量計收到的干擾減少。彈性層完成卡爪脫離或卡緊流體管的功能。
作為一種優選方案,卡爪面向流體管一側設有若干個凸點,凸點采用橡膠材料制凸點與流體管接觸,增加了摩擦性,使卡爪能更好的與流體管卡緊。
作為一種優選方案,卡爪背離流體管一側設有把手。把手方便相關操作人員對卡爪進行旋轉操作。
作為一種優選方案,卡爪和流體管之間靠近基座處設有限位彈簧。限位彈簧方便相關操作人員對卡爪掰到適合旋轉的位置或適合卡緊的位置。
本實用新型的有益效果是,電磁流量計轉換器的鏈接結構能使電池流量計轉換器方便的與電池流量計本體進行拆卸或固定,方便了檢修工作。且本實用新型結構簡單,實用性強,易于實現。
附圖說明

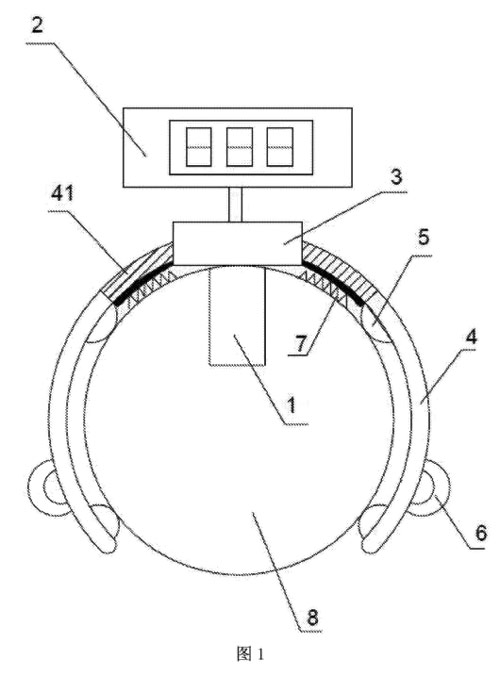

圖1是本實用新型的一種剖面結構示意圖。
其中:1、電磁流量計本體,2、電磁流量計轉換器,3、鏈接基座,4、卡爪,5、凸點,6、把手,7、限位彈簧,8、流體管,41、彈性層
具體實施方式
下面結合附圖和實施例對本實用新型進一步描述
實施例:一種電磁流量計轉換器的鏈接結構,其結構示意圖如圖1所示,包括電磁流量計本體1和電磁流量計轉換器2,電磁流量計本體和電磁流量計轉換器之間設有連接基座3,連接基座兩側向外延伸分別設有與流體管8卡接的卡爪4,卡爪為彈性件?？ㄗΣ?/span>用金屬材料制成,卡爪靠近基座部分為彈性層41。卡爪面向流體管一側設有若干個凸點5,凸點采用橡膠材料制成?？ㄗΡ畴x流體管一側設有把手6?？ㄗ土黧w管之間靠近基座處設有限位彈簧7。當電池流量計轉換器需要拆卸時,因?yàn)榭ㄗ閺椥约?相關操作人員稍稍用力即可向外掰開卡爪,并通過抓住把手旋轉卡爪,使電池流量計轉換器方便的拆卸脫離連接基座。
